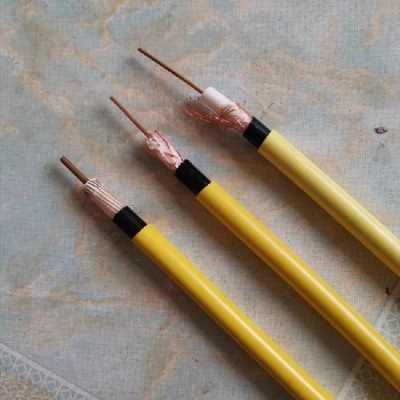

煤矿用漏泄同轴电缆MSLYF(Y)VZ-75-9 MSLYF(Y)VZ-50-9
指标特性：内导体铜线或铜包铝 2.0mm物理发泡绝缘外径 8.8mm 编织外导体：单线直径 0.2mm
软铜线 3 × 24 编织黑色聚乙烯内护套 11.3mmzmjt047中煤
黄色阻燃聚氯乙烯外护套 13.8mm电气特性：绝缘耐压（介电强度） 1.8KV1min 不击穿
内导体直流电阻（ 2 0 ℃时 ）≤ 5.5Ω/km
电压驻波比 0-300MHZ 内≤ 1.2绝缘电阻：＞1000MΩ?km
特性阻抗 75 ± 3Ω
耦合损耗 60MHZ 75 ± 10dB环境温度：－40 ～＋55 ℃
安装敷设半径 －15 ℃弯曲半径：125mm
使用频段60～150MHZ
重量 0.20kg/m。
三、矿用同轴电缆产品型号、主要结构数据及性能参数
|
单位 |
产品型号规格 |
||||
|
MSLYFVZ-75-9 |
MSLYFVZ-50-9 |
||||
|
结构尺寸 |
圆铜线内导体 |
mm |
2.0 |
3.5 |
|
|
物理发泡聚乙烯绝缘 |
mm |
8.8 |
8.8 |
||
|
平行导线栅型外导体 |
mm |
10 |
10 |
||
|
黑色聚乙烯内护层 |
mm |
12.5 |
12.5 |
||
|
颜色聚氯乙烯外护套 |
mm |
14.5 |
14.5 |
||
|
电气性能 |
耐电压(A.C) |
V/min |
1500/1 |
1500/1 |
|
|
20℃绝缘电阻 |
MΩ．KM |
1000 |
1000 |
||
|
特性阻抗 |
Ω |
75±3 |
50±3 |
||
|
衰减常数 |
60MHz |
dB/km |
≤40 |
≤45 |
|
|
150MHz |
dB/km |
≤55 |
≤60 |
||
|
电压驻波比60~1 50MHz |
≤1.5 |
≤1.5 |
|||
|
耦合损耗 |
60MHz |
dB |
80±10 |
85±10 |
|
|
150MHz |
dB |
80±10 |
75±10 |
||
